强固型

支持上电自检、周期自检和维护自检

支持固件网络升级

支持状态信息管理记录等功能

支持电压温度检测，支持上下电管理

支持风扇控制、支持BMC网页地址修改、远程WEB管理等

国产化率100%

产品手册

驱动下载

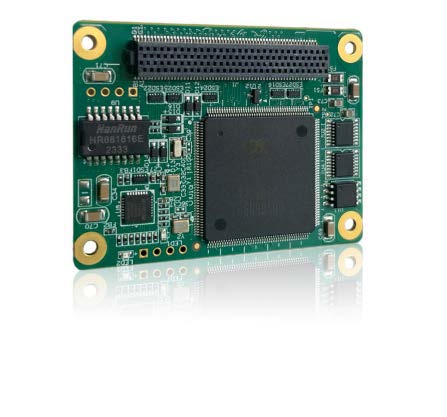

基于HC32F4A0芯片的BMC管理模块

CM57008是凌昊智能®自主研发的一款BMC管理模块，搭载HC32F4A0芯片。该芯片采用ARMv7-M 架构 32bit Cortex-M4 处理器，集成FPU、MPU，支持SIMD指令的DSP，最高运行频率200MHz。
CM57008提供4路BMC调试串口（其中2路为预留），均为TTL形式，用于BMC调试信息输出和输入。CM57008提供1 路100Base-T管理网口，用于BIT 信息上报、远程开关机控制、远程复位控制和固件一键升级。
CM57008支持3路I2C总线（其中1路为预留），用于各种I2C接口芯片扩展，实现状态信息管理记录、上下电管理、风扇控制、远程控制等功能。
CM57008支持通过WEB查看机箱内各个板卡的健康状态信息、软固件版本信息，可通过WEB控制板卡开关机及复位，在线更新健康管理器固件等配置文件。还具备状态信息的网络远程上传能力，状态信息包括内部模块的在位信息、工作状态、关键点电压、电流、温度等信息。
适用领域：
服务器BMC控制器，VPX机框管理器等。

处理器	采用HC32F4A0MCU芯片 ARMv7-M架构32bit Cortex-M4 CPU，主频200MHz
接口	2x IPMB 1x 100Base-TX 20x GPIO 1x UART（LVTTL） 3x I²C 4x RS232 1x JLink 6x PWM 6x TACH 8x ADC
管理功能	提供2路IPMB总线上电自检、周期自检和维护自检槽位号、机柜号、机箱号监测电压、电流、温度监测远程WEB 管理系统运行状态监测健康管理日志记录、下载、在线查看固件、配置文件（SDR/FRU）在线更新超温自保护
尺寸	60mm x 45mm，PCB 板厚1.2mm
电源	3.3V AUX供电轨，3.3V±0.2V
温度	工作温度：-40℃~+85℃ 贮存温度：-55℃~+70℃
MTBF	不小于5 万小时
国产化率	100%
